Città di Mendrisio

Nel 2024 siamo stati incaricati dalla Città di Mendrisio di effettuare un rilievo di un'area di circa 80'000m² del centro cittadino.
Il risultato con un rilievo LiDar non va confontato con un rilievo fotogrammetrico in quanto hanno due scopi ben distinti.
Il rilievo LiDar permette di rilevare qualsiasi oggetto anche minuscolo o molto fine oppure di penetrare tra la vegetazione anche se fitta per ricostruire un terreno. Il modello finale non sarà un modello solido bensì una nuvola di punti che più è densa e pulita, più sarà precisa.

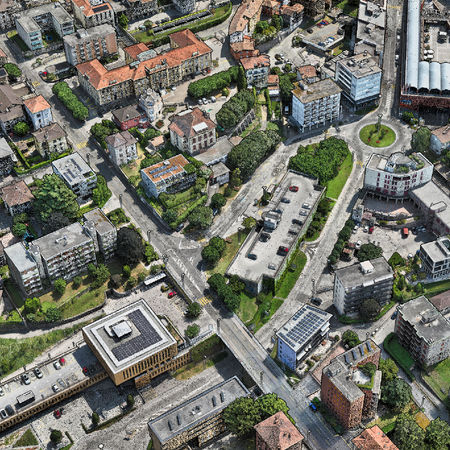

In fase di post elaborazione, i due processi, LiDar e Fotogrammetria, potranno essere sovrapposti e il risultato sarà un oggetto solido, visivamente realistico, con una alta precisione e livello di dettaglio impressionante.
Per l'estrazione di dati di misura, quali ad esempio le curve di livello, le sezioni, eventuali distanze o per l'estrazione di modelli digitali del terreno e della superficie ci basiamo principalmente sui rilievi LiDar.
Per facilitare visivamente i punti di riferimento, sovrapponiamo poi i dati ad un'ortomappa generata dalla fotogrammetria.

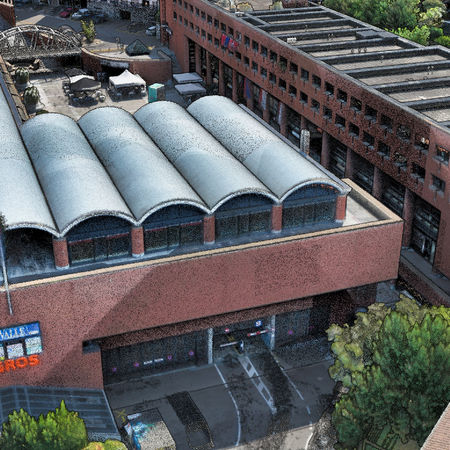

Sulla nuvola di punti dei dati forniti dal laser, è possibile ottenere qualsiasi tipo di misurazione con precisione quasi assoluta e catalogare inoltre i vari punti con i diversi ritorni ottenuti.
I rilievi LiDar abbinati alla fotogrammetria permettono una mappatura dettagliata anche di monumenti storici che se archiviati, in caso di necessità, possono risultare decisivi in caso di una ricostruzione totale o parziale di qualsiasi oggetto.

Alcuni dettagli del rilievo:
- 6 ore la durata effettiva totale dei voli.
- 11 voli totali con inseguimento costante del terreno.
- 4 punti di controllo a terra + stazione base RTK
- 80'000m² l'area rilevata.
- 5cm per pixel la risoluzione del punto a terra.
- rilievo LiDar/Laser e fotogrammetrico effettuati in contemporanea.
- 2 settimane il tempo necessario per il processamento e l'assemblaggio dei dati
